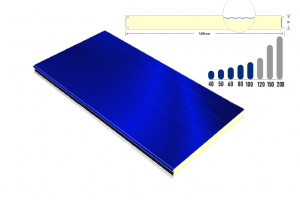

Panouri de perete cu prindere ascunsa

Panourile sunt potrivite ca utilizare pentru orice tipuri de construcţii ce necesită o bună izolare, montaj rapid şi, nu în ultimul rând, un aspect estetic. Sunt potrivite pentru faţade de clădiri industriale și de birouri, hale de producţie, depozite, săli de sport, hypermarket-uri, centre de afaceri, garaje, benzinării.

Caracteristicile produsului:
• Lungime standard maximă: 13.5 m, până la un maxim de 15 m, însă în mod excepţional se pot livra panouri până la o lungime de 17 m;
• Miez panou termoizolant: Spumă din poliuretan PUR sau poliizocianurat PIR;
• Tablă prevopsită din oţel zincat cu grosimi 0.3÷0.8 mm, cu diverse microprofilaturi, protejată cu folie de protecţie pe ambele feţe. Faţa interioară a panoului se poate realiza şi din următoarele materiale: aluminiu centezimal, carton bituminos, hârtie;
• Prinderea mecanică dintre panouri oferă procesului de montaj precizie ridicată, de asemenea, garnitura de etanşare ajută la asigurarea izolării termice şi a etanşeizării îmbinării;
• Element prefabricat ce ajută la industrializarea procesului de execuţie în domeniul construcţiilor.

Toleranţe dimensionale conform SR EN 14509:2013:

Lungime <3000 mm± 5 mm
Lungime >3000 mm± 10 mm
Abatere de perpendicularitate6 mm
Lățime utilă± 2 mm
Grosime (D) <100 mm± 2 mm
Grosime (D) >100 mm± 2 %

Sarcină uniform distribuităDistanța maximă40 mm50 mm60 mm80 mm100 mm
60L=3.353.954.505.506.45
80L=3.003.554.054.955.80
100L=2.753.253.704.555.35
120L=2.553.003.454.255.00
140L=2.402.853.254.004.70
160L=2.252.703.103.804.45
180L=2.152.552.953.604.25
200L=2.052.452.803.454.10
220L=2.002.352.703.353.95
240L=1.902.252.603.203.80
250L=1.852.252.553.153.75

Panouri

Sarcină uniform distribuităDistanța maximă40 mm50 mm60 mm80 mm100 mm
60L=3.353.954.505.506.45
80L=3.003.554.054.955.80
100L=2.753.253.704.555.35
120L=2.553.003.454.255.00
140L=2.402.853.254.004.70
160L=2.252.703.103.804.45
180L=2.152.552.953.604.25
200L=2.052.452.803.454.10
220L=2.002.352.703.353.95
240L=1.902.252.603.203.80
250L=1.852.252.553.153.75
Sarcină uniform distribuităDistanța maximă40 mm50 mm60 mm80 mm100 mm
60L=3.604.254.855.906.90
80L=3.253.854.405.356.25
100L=3.003.554.054.955.80
120L=2.803.303.804.655.45
140L=2.653.153.604.405.15
160L=2.503.003.454.204.90
180L=2.402.853.304.004.70
200L=2.252.703.103.804.50
220L=2.202.603.003.704.35
240L=2.102.502.903.554.20
250L=2.052.502.903.504.15

grafic dubla rezemare

*) Tabelul prezintă distanţele maxim admisibile, în metri, între două reazeme consecutive, corespunzătoare fiecărei sarcini uniform distribuite, pentru panouri de perete. Rezultatele au fost obţinute în urma testelor efectuate în laboratoare acreditate, în conformitate cu SR EN 14509, anexa A, anexa B, anexa C, pentru panouri cu faţa exterioară şi interioară din oţel de 0.5 mm grosime.
**) Verificarea rezultatelor obţinute în urma testelor s-a realizat în conformitate cu SR EN 14509, anexa E.
***) Valoarea numerică a sarcinilor uniform distribuite – q, reprezintă valoarea de calcul a efectelor acţiunilor (Sd) şi trebuie determinată prin gruparea valorilor acţiunilor care sunt considerate să apară simultan. Grupările de acţiuni sunt în concordanţă cu SR EN 1990, cap. 6.4 şi cap. 6.5.

products

(1) valoarea de proiectare la starea limită ultimă (S.L.U.);
(2) valoarea de proiectare la starea limită de serviciu (S.L.U.) – gruparea caracteristică (folosită, de obicei, pentru stări limită ireversibile);
(3) valoarea de proiectare la starea limită de serviciu (S.L.U.) – gruparea frecventă (folosită pentru deflexiuni),
„+” – înseamnă „în grupare cu”;
„Σ” – înseamnă „efectul grupat al”.
